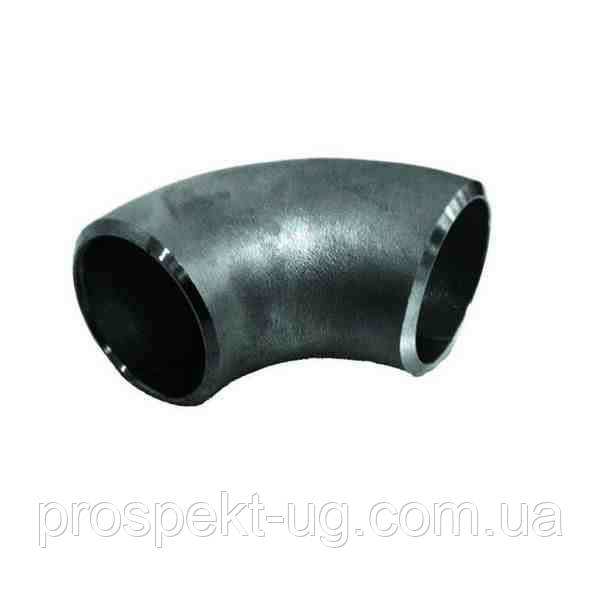

Відвід Дн57х3мм (Ду50) сталевий крутозагнутий під приварювання

1) Технічні дані: Цей виріб є деталлю трубопроводу, відомою як крутозігнутий (або крутовигнутий) відвід. Основне призначення – зміна напрямку трубопроводу на певний кут, найчастіше на 90∘ (можливі також 45∘, 60∘ та інші, але 90∘ є найбільш поширеним для крутозігнутих). Головні технічні параметри: зовнішній діаметр (Дн) становить 57 мм, товщина стінки (3 мм), умовний прохід (Ду) – 50 мм. Крутозігнуті відводи, як правило, виготовляються за безшовною технологією (методом протягування на рогоподібному сердечнику) відповідно до стандартів ГОСТ 17375−2001 або його українського аналога ДСТУ ГОСТ 17375:2003 (ISO 3419−81). Вони розраховані на експлуатацію у широкому діапазоні температур, часто від −70∘C до +450∘C, і витримують високий робочий тиск (залежно від марки сталі та виконання, зазвичай до 16 МПа і вище). Радіус вигину (R) у крутозігнутих відводів невеликий і близький до півтора умовного діаметра (R≈1,5⋅Ду або R≈1,5⋅Дн), що забезпечує компактність трубопроводу. Приєднання до труби здійснюється методом зварювання встик.

2) Матеріали виготовлення: Основним матеріалом для виготовлення є вуглецева або низьколегована сталь. Найчастіше використовуються такі марки, як Сталь 20, 09Г2С, 17Г1С. Вибір марки залежить від умов експлуатації: Сталь 20 застосовується для загальнопромислових трубопроводів з неагресивними середовищами, 09Г2С та 17Г1С – для роботи при низьких температурах (до −40∘C або −60∘C) та в умовах підвищеного тиску. Для агресивних середовищ, високих температур або особливих вимог до корозійної стійкості можуть застосовуватися леговані та нержавіючі сталі (наприклад, 12Х18Н10Т або її аналоги). Поверхня відводу може бути додатково захищена цинкуванням для підвищення корозійної стійкості.

3) Призначення та застосування: Призначення відводу Дн57х3 (Ду50) – це зміна напрямку потоку робочого середовища (вода, пара, газ, нафтопродукти та інші неагресивні та агресивні рідини і гази) у технологічних та магістральних трубопроводах. Крутозігнуті відводи використовуються для монтажу систем водопостачання, опалення, газопроводів, нафтопроводів, систем ЖКГ, промислових комунікацій, включаючи об'єкти енергетики та хімічної промисловості. Застосовуються у тих випадках, коли необхідно максимально компактно змінити траєкторію трубопроводу і потрібна висока надійність зварного (нероз'ємного) з'єднання.

4) Переваги: Ключові переваги даного типу відводу:

• Надійність з'єднання: Зварне приєднання "під приварку" забезпечує максимальну герметичність, міцність та довговічність з'єднання, що є критично важливим для роботи під високим тиском і в складних умовах.

• Безшовність: Крутозігнуті відводи найчастіше безшовні, що виключає наявність зварного шва на тілі деталі, підвищуючи її міцнісні характеристики та надійність, особливо при циклічних навантаженнях.

• Компактність: Малий радіус вигину (крутозігнуте виконання) дозволяє економити простір і виконувати розгалуження трубопроводу в обмежених умовах.

• Універсальність: Завдяки використанню різних марок сталі, відвід може застосовуватися у широкому діапазоні температур, тисків та для транспортування різних середовищ.

• Стандартизація: Виробництво за стандартами ГОСТ/ДСТУ забезпечує взаємозамінність та гарантовану якість.
