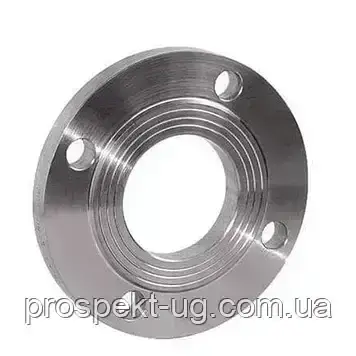

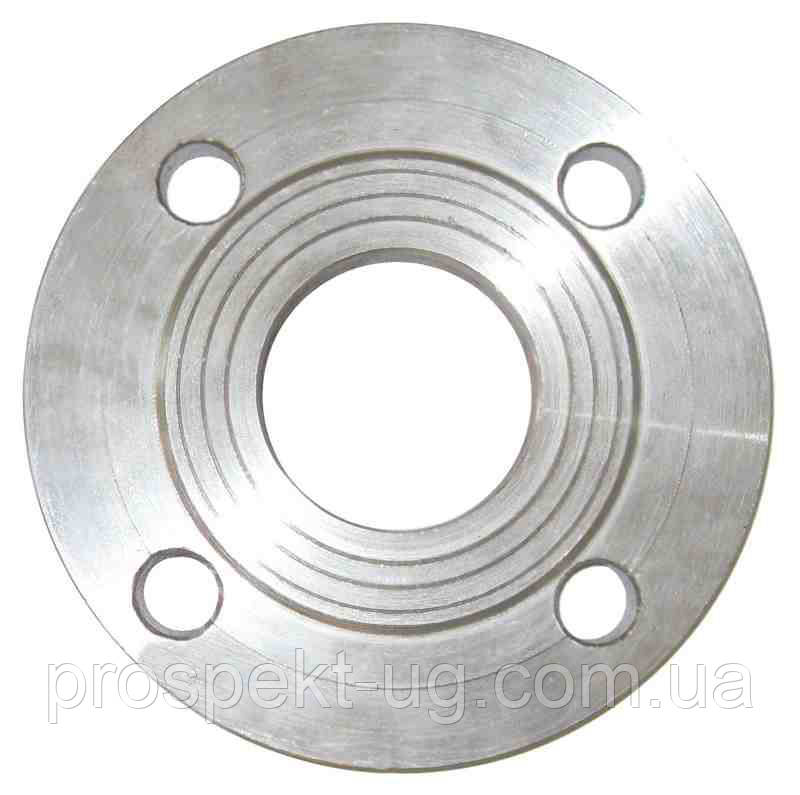

Фланець Ду65 Ру6 сталевий плоский під приварювання

1) Загальний опис

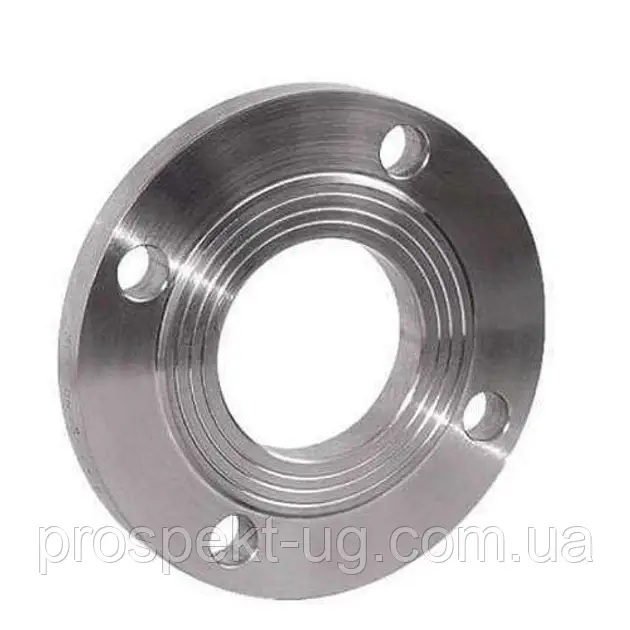

Фланець Ду65 Ру6 сталевий плоский під приварку являє собою з'єднувальну деталь трубопроводу, виконану у вигляді плоского сталевого диска або кільця з рівномірно розташованими по колу отворами для кріпильних елементів (болтів або шпильок). Цей тип фланця "надівається" на кінець труби та приварюється до неї по колу двома зварними швами (внутрішнім і зовнішнім), що забезпечує міцне та герметичне з'єднання. Виріб відповідає державним стандартам, найчастіше ГОСТ 12820-80 або його українському аналогу ДСТУ ГОСТ 12820:2008.

2) Технічні дані

Основні технічні параметри виробу визначаються його маркуванням:

• Ду 65 (DN 65): Умовний прохід (номінальний діаметр), що позначає приблизний внутрішній діаметр труби, що з'єднується, в міліметрах. Для цього фланця часто відповідає зовнішньому діаметру труби 76 мм (або 78 мм за внутрішнім діаметром фланця).

• Ру 6 (PN 6): Номінальний (умовний) тиск, який фланець здатний витримувати при робочій температурі до 200∘C (залежить від матеріалу прокладки), становить 0,6 МПа (мегапаскаля) або 6 кгс/см2 (бар).

• Тип: Плоский приварний (Slip-On Flange).

• Виконання ущільнювальної поверхні: Найчастіше виконання 1 (зі з'єднувальним виступом) за ГОСТ 12815-80.

• Розміри: Зовнішній діаметр зазвичай становить 160 мм, кількість отворів для кріплення – 4, діаметр отворів під кріплення – 14 мм (під болт М12), товщина фланця – близько 13 мм.

3) Матеріали виготовлення

Плоскі сталеві фланці Ду65 Ру6 виготовляються з різних марок вуглецевих, низьколегованих або нержавіючих сталей, вибір яких залежить від умов експлуатації (температури та агресивності робочого середовища). Найбільш поширені марки:

• Вуглецеві сталі: Ст3сп/пс, Сталь 20 (Ст20).

• Низьколеговані сталі: 09Г2С (для роботи при низьких температурах).

• Нержавіючі сталі: 12Х18Н10Т (для агресивних середовищ).

4) Призначення і застосування

Фланець Ду65 Ру6 призначений для фланцевого з'єднання елементів трубопровідних систем, яке забезпечує високу надійність і герметичність, а також можливість швидкого розбирання для обслуговування чи ремонту. Основні сфери застосування:

• З'єднання ділянок трубопроводу між собою.

• Приєднання до трубопроводів запірно-регулюючої арматури (засувок, клапанів, кранів), а також насосного обладнання, фільтрів, компенсаторів та інших елементів.

• Використовується в системах водопостачання (гарячого та холодного), опалення, каналізації, а також у нафтогазовій, хімічній та інших галузях промисловості, де потрібен низький або середній робочий тиск.

5) Переваги

• Надійність та герметичність: Фланцеве з'єднання з використанням плоского фланця та відповідної прокладки забезпечує високий ступінь герметичності.

• Простота монтажу: Встановлення плоского фланця на трубу та його приварювання двома швами є відносно простими та менш вимогливими до точності центрування, ніж комірцеві фланці.

• Обслуговуваність: З'єднання легко розбирається для проведення ревізії, ремонту або заміни арматури/труби.

• Універсальність: Широко використовується для різних середовищ (вода, пара, газ, неагресивні рідини) при тиску до 0,6 МПа.

• Низька вартість: Найчастіше плоскі фланці дешевші за комірцеві аналоги.
