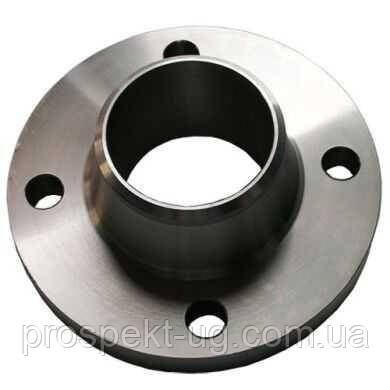

Фланець Ду50 Ру16 сталевий комірцевий під приварювання

1) Загальний опис

Фланець Ду50 Ру16 сталевий комірцевий під приварку являє собою з'єднувальну деталь трубопроводу, що має форму диска з центральним отвором для проходу середовища та рівномірно розташованими отворами для кріплення (болтів або шпильок). Ключовою конструктивною особливістю є наявність "комірця" (шийки, спідниці) – аксіально-симетричного виступу, який приварюється встик до кінця труби, забезпечуючи міцне і герметичне нероз'ємне з'єднання. З іншого боку, фланець має ущільнювальну поверхню для герметичного з'єднання з відповідним фланцем арматури, обладнання або іншої ділянки трубопроводу за допомогою прокладки. Цей виріб розрахований на високі навантаження і відповідає стандартам ГОСТ 12821-80 (або його сучасним аналогам).

2) Технічні дані

• Номінальний діаметр (Ду/DN): 50 мм. Цей параметр відповідає внутрішньому діаметру приєднуваного трубопроводу.

• Номінальний тиск (Ру/PN): 16 кгс/см$^2$ (або 1,6 МПа / 16 бар). Це максимально допустимий робочий тиск середовища при стандартній температурі.

• Тип фланця: Комірцевий (приварний встик).

• Спосіб приєднання: Зварювання встик до труби за допомогою комірця.

• Зовнішній діаметр фланця (D): ≈160 мм.

• Міжцентрова відстань кріпильних отворів (D1): ≈125 мм.

• Кількість кріпильних отворів (n): 4 шт.

• Приблизний внутрішній діаметр фланця: ≈49 мм.

• Приблизна товщина фланця (b): ≈18 мм.

• Робоча температура: Широкий діапазон, залежно від марки сталі, зазвичай від −253∘С до +600∘С.

3) Матеріали виготовлення

Фланці цього типу виготовляються з різних марок сталі, вибір яких залежить від умов експлуатації (температури, тиску, агресивності середовища):

• Вуглецеві сталі: Сталь 20, 3сп, 25 — для загальних промислових трубопроводів з неагресивними середовищами.

• Низьколеговані (холодостійкі) сталі: Сталь 09Г2С, 10Г2 — для експлуатації в умовах низьких температур.

• Леговані та високолеговані сталі (нержавіючі): Сталь 12Х18Н10Т, 15Х5М — для агресивних середовищ, високої температури і тиску (хімічна, нафтогазова, атомна промисловість).

4) Призначення і застосування

Основне призначення сталевого комірцевого фланця Ду50 Ру16 — забезпечення надійного, герметичного і роз'ємного фланцевого з'єднання на трубопроводах, що транспортують воду, пару, газ, нафтопродукти та інші середовища. Він використовується для:

• Приєднання трубопровідної арматури (засувок, клапанів, кульових кранів, вентилів).

• Монтажу насосів, ємнісного обладнання, приладів автоматики.

• З'єднання окремих секцій технологічних та магістральних трубопроводів.

Завдяки своїй конструкції, яка забезпечує зварювання встик, цей тип фланців є кращим для трубопроводів з високими параметрами тиску (в даному випадку до 16 бар) і високою робочою температурою, а також на відповідальних ділянках у таких галузях, як нафтогазова, хімічна, енергетична та суднобудівна промисловість.

5) Переваги

• Висока надійність і герметичність: З'єднання "фланець-труба" приваркою встик забезпечує максимальну міцність і герметичність, що є критично важливим для високого тиску.

• Міцність при високих навантаженнях: Конструкція з комірцем дозволяє ефективно розподіляти напруги, що виникають від тиску і температурних перепадів, що робить його ідеальним для трубопроводів високого тиску.

• Зручність монтажу: Комірець фланця полегшує центрування з трубою перед зварюванням.

• Зниження турбулентності: Плавний перехід від комірця фланця до труби мінімізує турбулентність і гідродинамічні втрати в потоці.

• Менша кількість зварних швів: Потрібен лише один зварний шов (встик), на відміну від двох швів у плоских фланців, що спрощує і прискорює монтаж, а також знижує витрати на зварювальні роботи та контроль.
