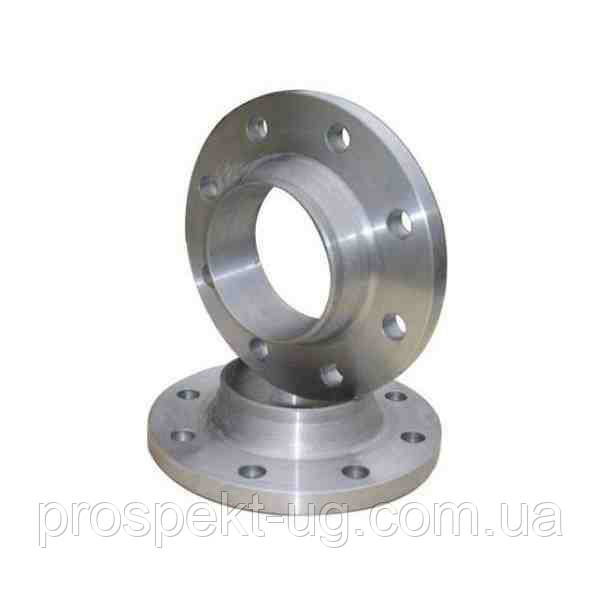

Фланець Ду100 Ру16 комірцевий сталевий під приварювання

Фланець Ду100 Ру16 комірцевий сталевий під приварювання, ви можете купити в нашому інтернет магазині швидко та недорого, пропонуємо вам опис та характеристики:

1) Загальний опис Фланець комірцевий сталевий під приварювання Ду100 Ру16 є однією з найбільш поширених деталей трубопровідної арматури, призначеної для створення міцних і герметичних роз'ємних з'єднань труб, арматури, машин, приладів, апаратів та ємностей. Особливістю комірцевого фланця є наявність "комірця" (конічного виступу), який приварюється встик до труби. Це забезпечує високу надійність з'єднання, знижує турбулентність потоку та полегшує монтаж, оскільки центрування відбувається по комірцю. Даний тип фланця розрахований на умовний прохід (діаметр) 100 мм та умовний тиск 16 кгс/см$^2$ (1,6 МПа, або 16 бар).

2) Технічні дані

• Умовний прохід (Ду): 100 мм.

• Умовний тиск (Ру): 16 кгс/см$^2$ (1,6 МПа / 16 бар).

• Тип фланця: Комірцевий (приварний встик).

• Тип приєднання: Приварювання встик до торця труби, з подальшим фланцевим з'єднанням.

• Стандарт виготовлення: Відповідає ДСТУ ГОСТ 12821 (або його аналогам в залежності від виробника).

• Робоча температура: Широкий діапазон, що залежить від марки сталі та типу ущільнення (часто від −70∘C до +600∘C).

3) Матеріали виготовлення Основний матеріал виготовлення – сталь. Для загальнопромислового застосування та транспортування нейтральних середовищ, як правило, використовуються конструкційні вуглецеві та низьколеговані сталі, такі як Ст. 20, 09Г2С, 17Г1С та інші. Вибір конкретної марки сталі залежить від робочих умов (температури, тиску, агресивності середовища) та вимог стандартів.

4) Призначення та застосування Фланці Ду100 Ру16 комірцеві сталеві застосовуються в різних галузях промисловості: хімічній, нафтогазовій, енергетичній, житлово-комунальному господарстві (ЖКГ) та інших, де потрібен монтаж трубопроводів та обладнання. Вони використовуються для з'єднання ділянок трубопроводу, підключення запірної та регулюючої арматури (засувок, кранів, клапанів), насосів, а також для створення оглядових вікон та заглушок. Ідеально підходять для систем з високими вимогами до герметичності та частими перепадами тиску і температури.

5) Переваги

• Висока надійність та герметичність: З'єднання "фланець-труба" приварюванням встик забезпечує максимальну міцність.

• Простота монтажу: Конічний комірець полегшує центрування фланця при зварюванні з трубою.

• Мінімальний гідравлічний опір: Плавний перехід від комірця до труби знижує турбулентність та запобігає накопиченню відкладень.

• Менша кількість зварних швів: Потрібен лише один зварний шов (встик), на відміну від двох у плоских фланців.

• Універсальність: Застосовуються в широкому діапазоні температур і тисків.
