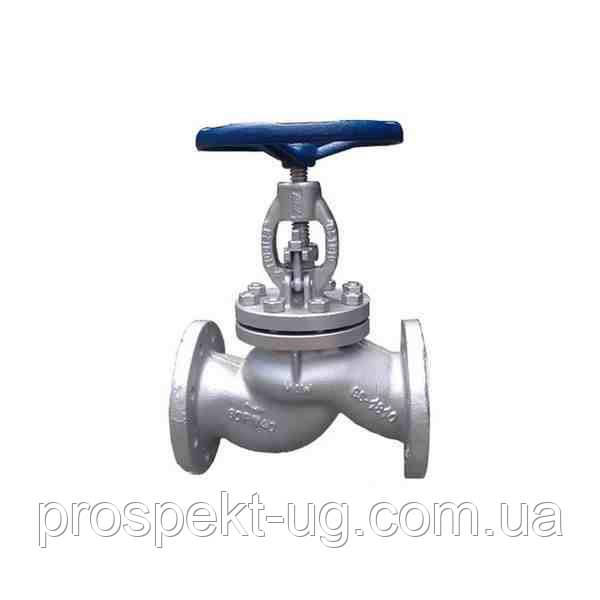

Вентиль 15с65нж (15с65п) Ду40 Ру16 сталевий фланцевий

Вентиль сталевий фланцевий 15с65нж (15с65п) Ду40 Ру16 — це надійний запірний клапан, призначений для повного перекриття або відкриття потоку робочого середовища в трубопроводі. Цей тип вентиля широко використовується в різних інженерних системах завдяки своїй міцності, герметичності та перевіреній часом конструкції.
Що означають позначення?
Вентиль (клапан запірний): Це тип трубопровідної арматури, де потік регулюється шляхом поступального руху запірного елемента (золотника) вздовж осі потоку. Вентилі використовуються виключно для повного відкриття або закриття проходу; вони не призначені для точного регулювання витрати, хоча можуть це робити невеликою мірою.
15с65нж (15с65п): Це буквено-цифрове позначення, що вказує на тип арматури та її основні характеристики згідно з російською (радянською) системою маркування:
15: Тип арматури - запірний клапан.
с: Матеріал корпусу - вуглецева сталь (наприклад, сталь 20, 25Л).
65: Номер моделі або конструктивне виконання (вказує на конкретну модифікацію).
нж: Матеріал ущільнювальних поверхонь затвора - нержавіюча сталь (як правило, наплавлення з високолегованої сталі на золотник та сідло). Це забезпечує підвищену зносостійкість та корозійну стійкість у зоні контакту при перекритті потоку.
(15с65п): Альтернативне позначення, де "п" вказує на ущільнювальні поверхні із пластмаси (наприклад, фторопласту). Така модифікація може використовуватися для певних середовищ або температурних режимів, але для вентилів із такими параметрами "нж" (нержавіюча сталь) є більш поширеним та універсальним варіантом.
Ду40 (DN 40): Вказує на умовний прохід (номінальний діаметр) вентиля у міліметрах. Це означає, що вентиль призначений для труб із умовним проходом 40 мм (що відповідає 1 1/2 дюйма). Це поширений діаметр для магістральних або розподільчих ліній у промислових та комунальних мережах.
Ру16 (PN 16): Позначає умовний тиск (номінальний тиск), на який розрахований вентиль, кгс/см² (або бар). Ру16 відповідає робочому тиску до 1,6 МПа (16 атмосфер) при робочій температурі до +200 ° C (для деяких модифікацій і вище). Це стандартний тиск для багатьох систем водопостачання, опалення та промислових трубопроводів.
Сталевий: Підтверджує матеріал корпусу – сталь. Сталевий корпус забезпечує високу міцність та надійність вентиля, що важливо для роботи при тиску Ру16 та в різних температурних умовах.
Фланцевий: Визначає тип приєднання вентиля до трубопроводу. Фланцеве з'єднання є розбірним, надійним та герметичним. Воно забезпечує зручність монтажу, демонтажу та обслуговування. Вентиль кріпиться до фланців у відповідь на трубах за допомогою болтів або шпильок через ущільнювальні прокладки.
Конструкція та принцип роботи
Вентиль 15с65нж має корпус із вуглецевої сталі. Усередині корпусу знаходиться шпиндель, який рухається вгору або вниз під час обертання маховика. Цей шпиндель з'єднаний із золотником (запірним елементом), який переміщується, відкриваючи або перекриваючи прохідний отвір. Ущільнювальні поверхні золотника та сідла (кільця в корпусі) виконані з нержавіючої сталі (або пластмаси в модифікації "п"), що забезпечує високу герметичність у закритому положенні та стійкість до зношування.
Призначення та застосування
Вентиль 15с65нж (15с65п) Ду40 Ру16 сталевий фланцевий застосовується для повного перекриття потоку різних неагресивних середовищ:
Вода: Холодна та гаряча вода в системах водопостачання, опалення та промислових контурах.
Пара: Пара в парових системах (допустима температура залежить від конкретної модифікації).
Нафтопродукти: У деяких випадках для нафтопродуктів, які не викликають корозії сталі.
Повітря, інертні гази: У промислових пневматичних системах.
Цей вентиль часто використовується в:
Теплові пункти, котельні, насосні станції.
Системах ЖКГ та промислових трубопроводів.
На технологічних лініях, де потрібне надійне та контрольоване перекриття потоку.
Переваги
Висока герметичність затвора: Завдяки точному приляганню поверхонь ущільнювачів і поступальному руху золотника, забезпечується щільне перекриття потоку.
Надійність: Міцна сталева конструкція та перевірена часом технологія гарантують тривалий термін служби навіть у важких умовах.
Довговічність: При правильній експлуатації та своєчасному обслуговуванні вентиль може служити багато років.
Ремонтопридатність: Сальникове набивання та інші ущільнювальні елементи можуть бути замінені, що продовжує термін служби вентиля.
Плавність відкриття/закриття: Дозволяє уникнути гідроударів при повільному керуванні, що важливо для захисту трубопровідної системи.
