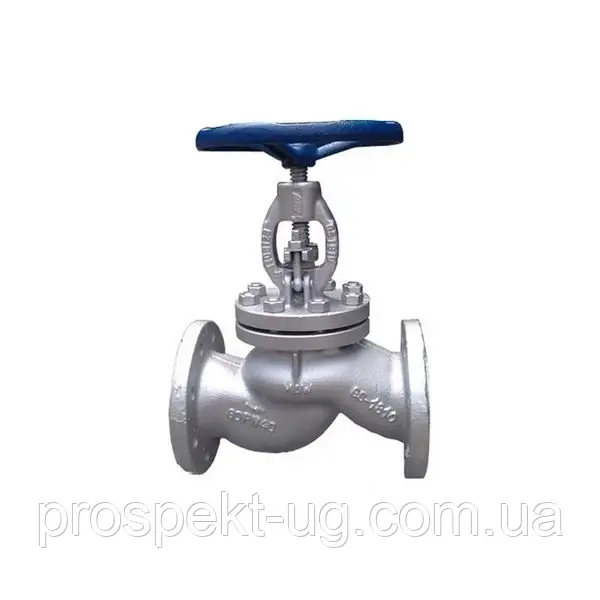

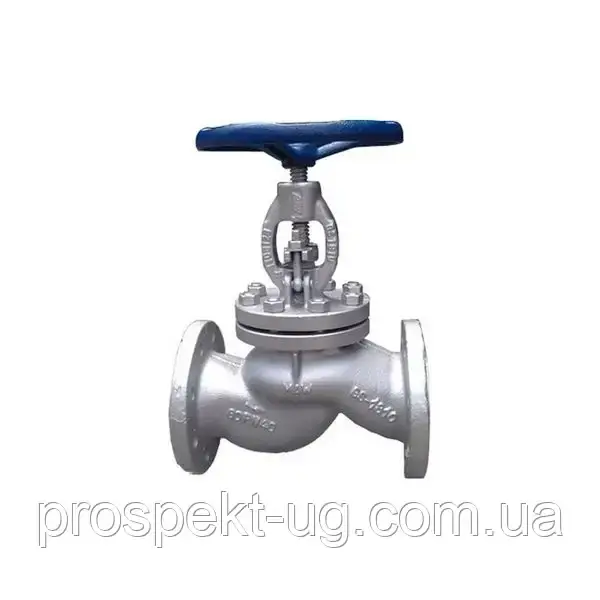

Вентиль15с65нж (15с65п) Ду100 Ру16 сталевий фланцевий

1) Технічні дані: Вентиль 15с65нж (або 15с65п) є запірним прохідним клапаном сальникового типу з ручним керуванням (маховиком), призначеним для встановлення на трубопроводах. Основні параметри виробу з умовним проходом Ду100: умовний діаметр (Ду) становить 100 мм; номінальний (умовний) тиск (Ру) – 1,6 МПа (або 16 кгс/см$^2$); максимальна температура робочого середовища може сягати +425∘С (мінімальна −30∘С або −40∘С для деяких середовищ, наприклад, аміаку). Приєднання до трубопроводу здійснюється за допомогою фланців. Герметичність затвора, як правило, відповідає класу "А" по ГОСТ 9544-93, забезпечуючи високу надійність перекриття потоку. Встановлення на трубопроводі можливе в будь-якому положенні, а подача середовища має здійснюватися під золотник (за напрямком стрілки на корпусі). Вентиль має прохідну конструкцію, тобто осі вхідного та вихідного патрубків розташовані на одній лінії.

2) Матеріали виготовлення: Корпус та кришка вентиля 15с65нж виготовлені з ливарної вуглецевої сталі марки 20Л. Шпиндель і золотник часто виконуються з нержавіючої сталі, наприклад, 20Х13. Ущільнювальні поверхні затвора (на кільці в корпусі та на золотнику) зазвичай виконані наплавленням з нержавіючої сталі (позначення "нж", наприклад, сплав ЦН−6Л або 20Х13), що забезпечує високу зносостійкість та корозійну стійкість. У модифікації 15с65п ущільнення може бути з фторопласту ("п"). Для герметизації штока використовується сальниковий вузол із набиванням, наприклад, з терморозширеного графіту (ТРГ) або іншого матеріалу, а як прокладка між корпусом і кришкою застосовується пароніт (ПМБ). Маховик, що використовується для ручного керування, виготовляється зі сталі.

3) Призначення та застосування: Клапан 15с65нж/15с65п призначений виключно для використання як запірний пристрій. Його основна функція – повне перекриття (включення або відключення) потоку робочого середовища на трубопроводах. Використання вентиля як регулюючого (дроселюючого) пристрою, тобто для часткової зміни витрати середовища, категорично не допускається – золотник повинен знаходитися або в повністю відкритому, або в повністю закритому положенні. Сфери застосування охоплюють системи транспортування води (гарячої та холодної), пари, нафтопродуктів, рідких та газоподібних неагресивних середовищ (включаючи природний та паливний газ, повітря), а також слабоагресивних середовищ у хімічній, нафтогазовій та енергетичній галузях (наприклад, паропроводи та водопостачання).

4) Переваги: Ключові переваги вентиля 15с65нж включають його високу надійність та довговічність, зумовлені міцною конструкцією зі сталі та зносостійкими ущільнювальними поверхнями з нержавіючої сталі. Забезпечувана ним герметичність затвора класу "А" по ГОСТ 9544-93 є дуже високою, що критично для надійного перекриття потоку. Сальниковий тип ущільнення штока забезпечує простоту обслуговування та заміни набивання без демонтажу вентиля з трубопроводу. Фланцеве приєднання гарантує надійне та роз'ємне з'єднання з трубопроводом. Крім того, сталевий корпус дозволяє використовувати його в системах із високими температурами та тисками, характерними для багатьох промислових процесів.
