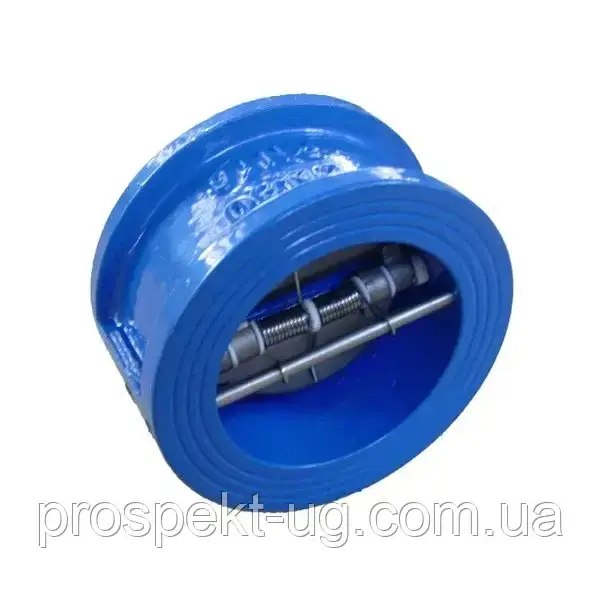

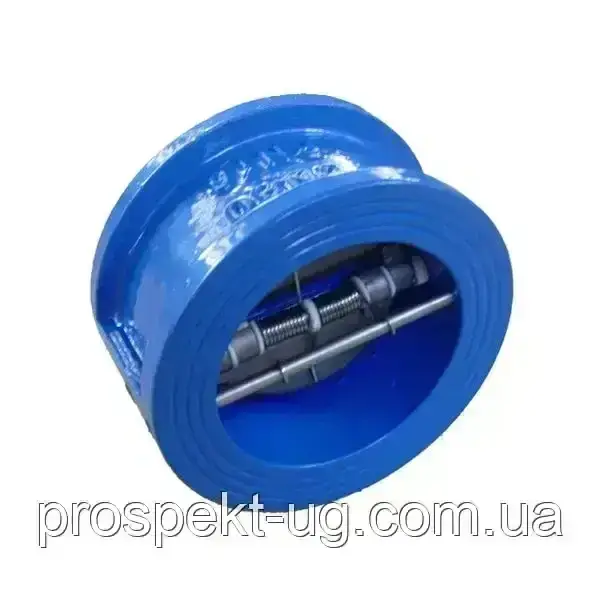

Клапан Ду50 ру16 зворотний міжфланцевий чавунний двопелюстковий підпружинений

Клапан Ду50 ру16 зворотний міжфланцевий чавунний двопелюстковий підпружинений, який ви можете купити в нашому інтернет магазині швидко і недорого, пропонуємо вам опис і характеристики.

Загальний опис

Цей пристрій є захисною трубопровідною арматурою, призначеною для автоматичного запобігання зворотному потоку робочого середовища в системі. Конструкція "двопелюстковий" (також відома як "метелик") складається з двох стулок (пелюсток), які складаються при прямому потоці та закриваються під дією пружин і зворотного тиску середовища. Міжфланцевий тип монтажу означає, що клапан встановлюється безпосередньо між двома фланцями у відповідь трубопроводу і стягується шпильками.

Технічні дані

Номінальний діаметр (Ду) становить 50 мм. Клапан розрахований на номінальний тиск (Ру) до 16 бар (1.6 МПа). Робоче середовище – вода (гаряча, холодна), пара, повітря та інші неагресивні рідини та гази. Монтажне положення – універсальне, може встановлюватися як на горизонтальних, так і на вертикальних ділянках трубопроводу, при цьому необхідно дотримуватися напрямку потоку, вказаного стрілкою на корпусі.

Матеріали виготовлення

Корпус клапана виконаний із чавуну. Ущільнення (сідло), що забезпечує герметичність, виготовлене з еластичного матеріалу, стійкого до робочих середовищ (наприклад, NBR або EPDM). Поворотний механізм включає пружини, що забезпечують швидке закриття пелюсток при зупинці потоку.

Призначення та застосування

Основна функція клапана – захист обладнання (наприклад, насосів, теплообмінників) та ділянок трубопроводу від гідравлічних ударів та зворотного руху потоку. Він використовується в системах опалення, холодного та гарячого водопостачання, каналізації (залежно від виконання), а також у різних промислових технологічних лініях.

Переваги

Ключовими перевагами даної моделі є мала будівельна довжина та низька вага порівняно з фланцевими аналогами, що спрощує монтаж та знижує навантаження на трубопровід. Підпружинена конструкція забезпечує швидке спрацьовування та допомагає знизити ризик виникнення гідравлічного удару.
