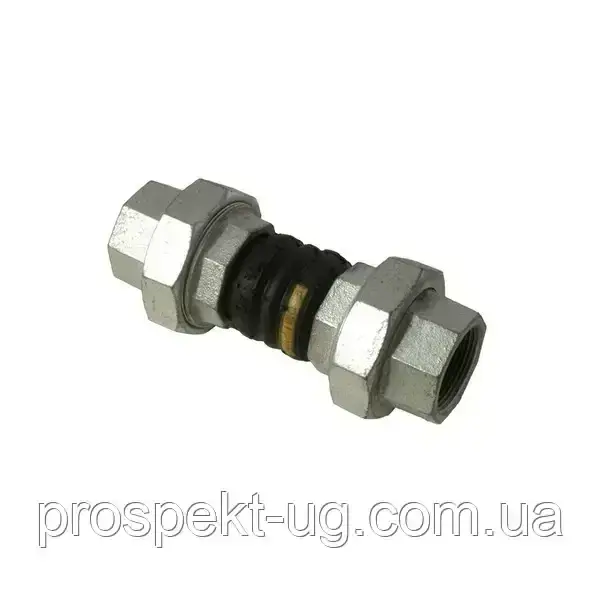

Антивібраційна вставка Ду40 (1 1/2") ру16 муфтова різьба внутрішня ВВ

1) Загальний опис Антивібраційна вставка (або вібровставка) муфтова різьбова – це елемент трубопровідної арматури, призначений для компенсації різних видів зсувів, вібрацій, гідравлічних ударів та шуму в трубопроводах. Виріб має умовний діаметр Ду 40 (що відповідає номінальному розміру 1 1/2 дюйма) і розрахований на номінальний тиск Ру 16 бар. Тип приєднання – муфтове (різьбове) з внутрішньою різьбою по обидва боки (ВВ). Конструктивно являє собою гнучкий елемент (зазвичай із гуми або еластомеру) з металевими приєднувальними патрубками.

2) Технічні дані

• Умовний діаметр (Ду): 40 мм (1 1/2")

• Номінальний тиск (Ру): 16 бар (1,6 МПа)

• Тип приєднання: Муфтове (різьбове)

• Тип різьби: ВВ (Внутрішня-Внутрішня)

• Робоче середовище: Вода (холодна, гаряча), повітря, неагресивні середовища (залежить від матеріалу)

• Температура робочого середовища: Зазвичай від −10∘C до +105∘C (може досягати +120∘C для EPDM)

• Функціонал: Компенсація вібрацій, шуму, гідравлічних ударів, поздовжніх/поперечних зсувів, теплових подовжень.

3) Матеріали виготовлення

• Корпус (компенсуючий елемент): Високоякісна синтетична гума, найчастіше EPDM (етилен-пропілен-дієновий каучук), який має стійкість до гарячої води та тривалий термін експлуатації.

• Приєднувальні патрубки (фланці/муфти): Метал, часто оцинкований ковкий чавун або сталь.

4) Призначення та застосування Основне призначення – захист трубопровідних систем та обладнання від руйнівної дії вібрацій, що виникають від насосів, компресорів та іншого обладнання. Застосовується для зниження рівня шуму, поглинання гідравлічних ударів та компенсації теплових розширень або неспіввісностей при монтажі. Використовується в:

• Системах водопостачання (холодного та гарячого)

• Системах опалення, вентиляції та кондиціонування (ОВК)

• Промислових трубопроводах з неагресивними середовищами

• Каналізаційних системах

5) Переваги

• Ефективне вібропоглинання: Значне зниження вібрації та шуму, що передаються по трубопроводу.

• Захист обладнання: Подовження терміну служби насосів, клапанів та вимірювальних приладів.

• Компенсація зсувів: Можливість компенсувати теплові подовження, неспіввісність при монтажі та поздовжні/поперечні зсуви.

• Простота монтажу: Муфтове різьбове приєднання забезпечує відносно легкий та швидкий монтаж.

• Стійкість до середовища: Матеріали, такі як EPDM, забезпечують хорошу стійкість до води та помірних температур.
