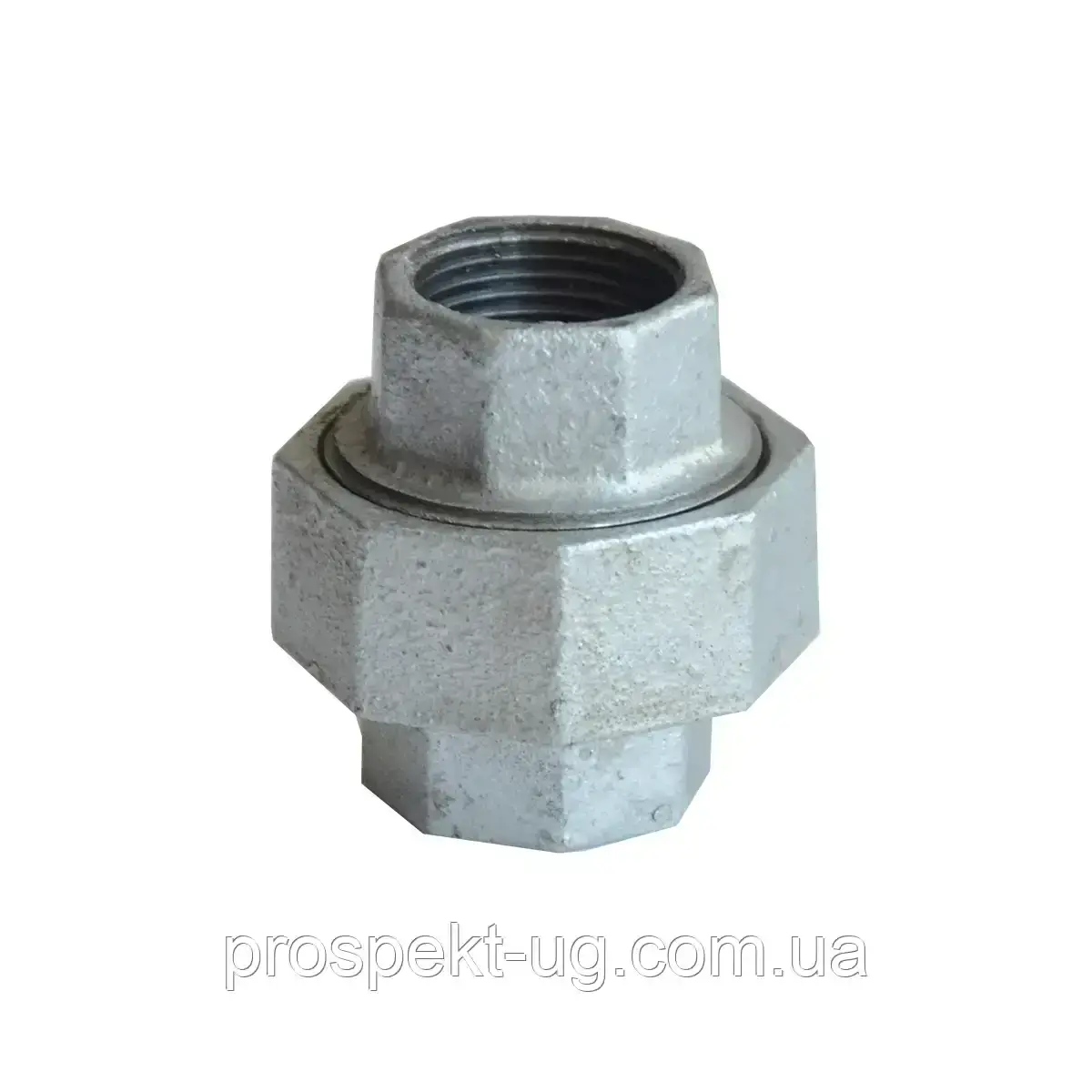

Американка Ду80 (3") чавунна внутрішня різьба ВВ оцинкована

Американка Ду80 (3") чавунна різьба внутрішня ВВ оцинкована

1) Технічні дані:

• Номінальний діаметр (Ду/DN): 80 мм (відповідає умовному проходу 3 дюйми).

• Тип з'єднання: Роз'ємне різьбове з'єднання (американка), що забезпечує швидкий монтаж та демонтаж ділянки трубопроводу або приєднуваного обладнання.

• Тип різьби: Внутрішня (ВВ) з обох сторін – обидві приєднувальні частини мають внутрішню різьбу.

• Робочий тиск (PN/Ру): Варіюється залежно від стандарту, зазвичай до 16 бар (1,6 МПа) при стандартних температурах.

• Максимальна робоча температура: Залежить від матеріалу ущільнювальної прокладки, для чавунних оцинкованих фітингів зазвичай до 120−150∘C.

• Стандарти різьби: Найчастіше трубна циліндрична різьба за ГОСТ 6357-81 (ISO 7/1).

• Конструкція: Складається з трьох частин: двох приєднувальних патрубків з внутрішньою різьбою та накидної гайки, що стягує патрубки через ущільнювальну прокладку.

2) Матеріали виготовлення:

• Корпус (приєднувальні частини та накидна гайка): Ковкий чавун (маркування, наприклад, КЧ за ГОСТ 8944) або сірий чавун (СЧ), що забезпечує міцність та стійкість до тиску.

• Покриття: Оцинкування (цинкове покриття) – нанесення захисного шару цинку для запобігання корозії та збільшення терміну служби виробу.

• Ущільнення (прокладка): Може бути виконане з різних матеріалів, наприклад, пароніту, PTFE (фторопласту), гуми (NBR, EPDM) – вибір залежить від робочого середовища (вода, пара, мастило, газ і т.д.) та температури.

3) Призначення та застосування:

• Призначення: З'єднувальний елемент трубопроводу, призначений для швидкороз'ємного, герметичного та надійного з'єднання двох ділянок труб або підключення запірно-регулюючої арматури, приладів, обладнання до трубопроводу, що мають зовнішню різьбу Ду80 (3").

• Застосування: Використовується у системах:

  • Водопостачання (гарячого та холодного).

  • Опалення.

  • Парових та повітряних лініях.

  • У промислових, комунальних та побутових трубопровідних системах для транспортування неагресивних рідин та газів.

4) Переваги:

• Роз'ємність (зручність монтажу/демонтажу): Дозволяє швидко та багаторазово збирати/розбирати з'єднання без обертання труб, що є критично важливим при монтажі, ремонті чи заміні ділянок системи або обладнання.

• Надійність та герметичність: При правильному монтажі та використанні відповідної прокладки забезпечує високу герметичність.

• Довговічність: Чавун має високу механічну міцність. Оцинкування значно підвищує корозійну стійкість, подовжуючи термін служби.

• Універсальність: Підходить для різних трубопровідних систем, що транспортують неагресивні середовища.

• Стійкість до температури та тиску: Відповідає вимогам більшості стандартних інженерних систем.
