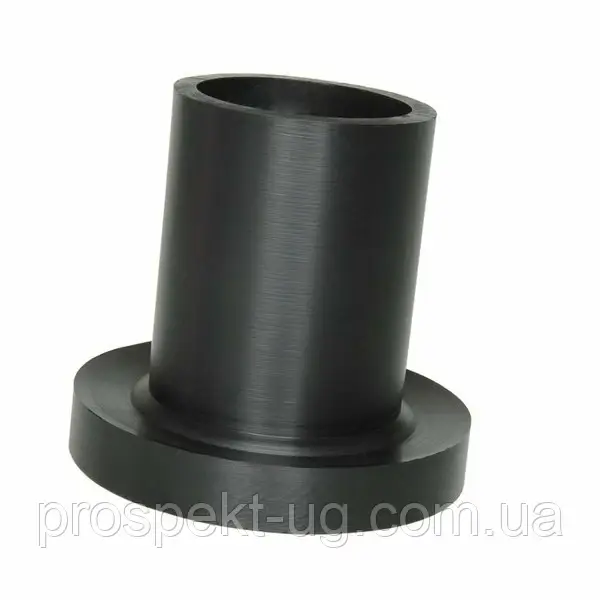

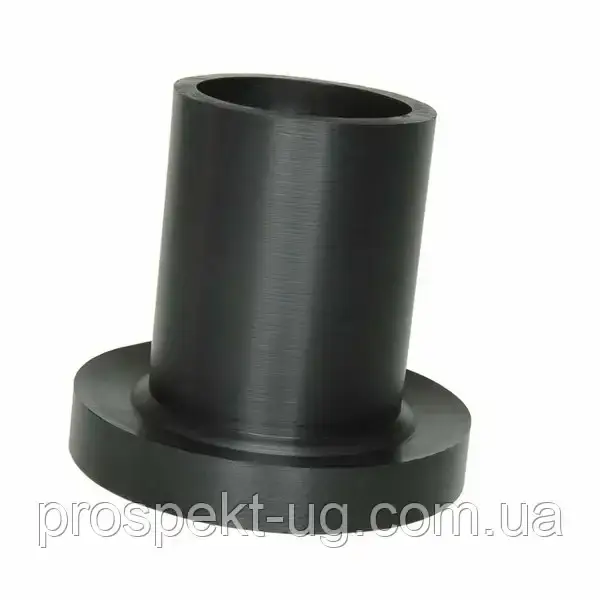

Втулка ПЕ Дн63 SDR11 під вільний фланець

🛠️ Детальний опис та характеристики
Втулка під вільний фланець, призначена для поліетиленових труб (ПЕ) є ключовим елементом роз'ємного фланцевого з'єднання. Вона дозволяє з'єднувати дві ділянки трубопроводу, виконаного з ПЕ, із запірною арматурою, фітингами або між собою. На відміну від приварних фланців, вона забезпечує можливість швидкого монтажу та демонтажу, що спрощує обслуговування та ремонт системи.
Основні характеристики:
Дн63: Це зовнішній умовний діаметр втулки, який відповідає зовнішньому діаметру труби, для якої вона призначена. 63 мм є стандартним розміром для поліетиленових трубопроводів, що використовуються в системах водопостачання та газопостачання.
SDR11: Це стандартне розмірне відношення (Standard Dimension Ratio), яке вказує на співвідношення зовнішнього діаметра труби до товщини стінки. SDR11 означає, що діаметр в 11 разів більший за товщину стінки. Цей показник безпосередньо пов'язаний із робочим тиском, на який розрахована система. Для ПЭ100 SDR11 відповідає робочому тиску 16 атмосфер (1,6 МПа) під час транспортування води та 10 атмосфер (1,0 МПа) для газу.
Тип виробу: Втулка під вільний фланець. Ця втулка має спеціальну форму з наполегливим буртом, який служить для утримання вільного фланця. Сам фланець не приварюється до труби, а вільно переміщається нею до бурта, що дозволяє легко співвісно встановити елементи перед затягуванням болтів.
Матеріал та технологія виробництва:
Втулки виготовляються з того ж матеріалу, що й труби — поліетилену низького тиску (ПНД). Найчастіше використовується марка ПЕ100, що має високу щільність і механічну міцність. Технологія виробництва – лиття під тиском або механічна обробка.
Принцип монтажу:
Монтаж фланцевого з'єднання з використанням втулки ПЕ Дн63 SDR11 відбувається в декілька етапів:
Зварювання: Кінець труби та втулка з'єднуються методом стикового зварювання.
Надягання фланця: Перед зварюванням на трубу надягається вільний металевий фланець. Після остигання та перевірки якості зварного шва, цей фланець вільно переміщається по трубі, упираючись у бурт втулки.
З'єднання: Дві підготовлені таким чином труби (або труба та запірна арматура) вирівнюються, між ними встановлюється прокладка ущільнювача, і фланці стягуються болтами.
Таке з'єднання забезпечує не тільки високу герметичність та надійність, але й можливість багаторазового складання та розбирання. Воно широко застосовується в системах, де потрібне регулярне обслуговування або де необхідно з'єднати ПНД труби з чавунними або сталевими елементами, такими як засувки, насоси та фітинги.
