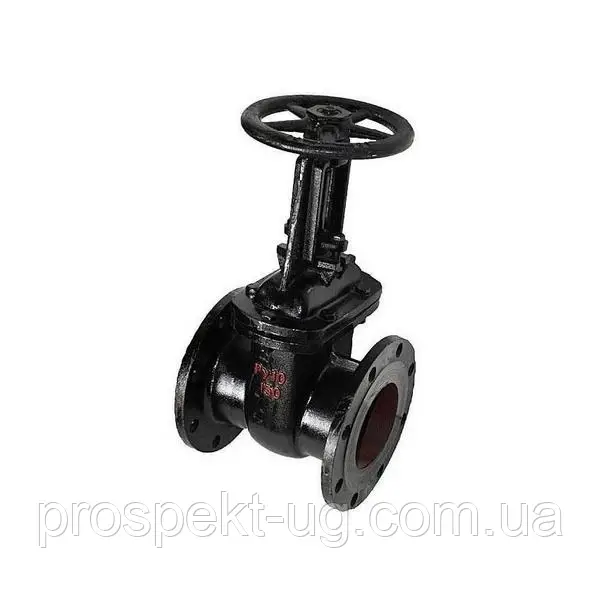

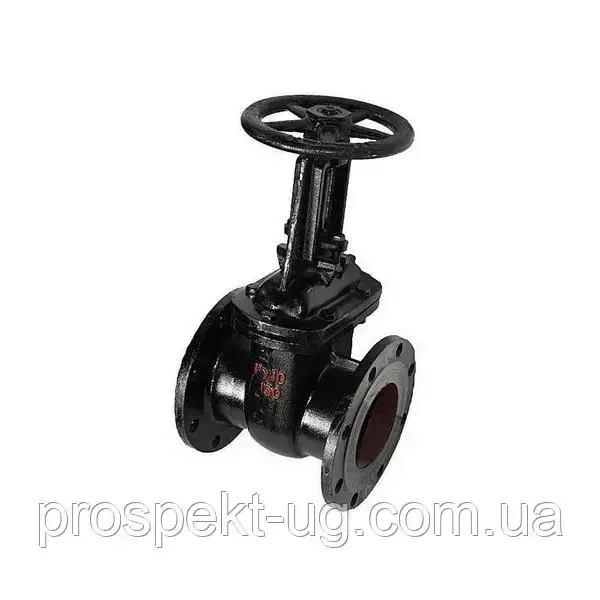

Засувка 30ч6бр Ду80 Ру10 чавунна фланцева
3 607 ₴
Готово до відправкиОпис
Характеристики
Інформація для замовлення
При оформленні замовлення до 12.00, відправлення здійснюється цього ж робочого дня, якщо пізніше 12.00, то наступного робочого дня! У п'ятницю до 11.00! |
||||||||||||||||||||
Усі рахунки для оплати за безготівковим розрахунком лише за телефоном 050-341-99-25, при замовленні з кабінету рахунки не виписуються! |
||||||||||||||||||||
Шановні покупці, велике прохання, замовляйте товари з нержавіючої сталі окремо від іншого товару, оскільки цей товар знаходиться на складі в іншому місті, дякую за розуміння |
||||||||||||||||||||
Про всі товари детальніше і зручніше Ви можете подивитися на нашому сайті, прописавши в пошуковому рядку Google - ФОП Носков або Проспект-Юг, а також перейти за адресою https://prospekt-ug.com.ua |
1) Загальний опис
Засувка 30ч6бр Ду80 Ру10 чавунна фланцева є різновидом запірної трубопровідної арматури з паралельним дводисковим затвором і висувним шпинделем. Призначена для повного перекриття потоку робочого середовища в трубопроводі. Керування засувкою здійснюється вручну за допомогою маховика. Конструкція з висувним шпинделем вимагає додаткового простору над арматурою для його підйому при відкритті. Позначення 30ч6бр розшифровується як: 30 – тип арматури (засувка), ч – матеріал корпусу (чавун), 6 – тип приводу (ручний, маховик), бр – матеріал ущільнювальних поверхонь (бронза або латунь).
2) Технічні дані
-
Умовний прохід (Ду): 80 мм
-
Номінальний тиск (Ру): 10 кгс/см$^{2}$ (1,0 МПа або 10 Бар)
-
Тип приєднання до трубопроводу: Фланцеве
-
Тип затвора: Паралельний дводисковий
-
Конструкція шпинделя: Висувний
-
Робоче середовище: Вода, пара, неагресивні рідкі середовища
-
Максимальна температура робочого середовища: до +225∘С (для води і пари)
-
Клас герметичності затвора: «С» та «Д» за ГОСТ 9544
-
Будівельна довжина (L): 210 мм
-
Керування: Ручне (маховик)
3) Матеріали виготовлення
-
Корпус: Чавун (наприклад, сірий чавун СЧ20)
-
Кришка: Чавун
-
Диски (затвор): Чавун
-
Шпиндель (шток): Сталь (часто оцинкована або нержавіюча)
-
Ущільнювальні кільця на дисках і корпусі: Бронза або Латунь (позначення "бр")
-
Набивка сальника: Азбестова або графітова (кільця ТРГ)
4) Призначення та застосування
Засувка 30ч6бр Ду80 Ру10 застосовується як запірний пристрій, що виключає можливість регулювання потоку. Її основне призначення – повне відкриття або закриття ділянки трубопроводу. Використовується в системах гарячого та холодного водопостачання, теплових мережах, паропроводах, а також у деяких галузях промисловості для транспортування неагресивних рідких середовищ і пари. Застосовується на трубопроводах з діаметром Ду 80 та робочим тиском до 10 Бар.
5) Переваги
-
Надійність і довговічність при експлуатації в режимі "відкрито/закрито".
-
Проста та перевірена часом конструкція.
-
Відносно малі втрати тиску при повністю відкритому затворі (повнопрохідна).
-
Універсальність застосування для води та пари в широкому температурному діапазоні.
-
Легкість ремонту та обслуговування.
| Основні | |
|---|---|
| Умовний прохід | 80 мм |
| Запірний орган | Клиновий |
| Вид затвора | Однодисковий |
| Робоче середовище | Неагресивна середа, Вода, Пар, Повітря, Пароводяна суміш |
| Тип приєднання | Фланцеве |
| Максимальна робоча температура | 225 град. |
| Максимальний робочий тиск | 10 бар |
| Матеріал корпусу | Чавун |
| Покриття | Емаль |
| Спосіб монтажу | Горизонтальний/вертикальний |
| Привід | Ручний |
| Ручний привід | Маховик |
| Колір | Чорний |
| Вага | 13.3 кг |
