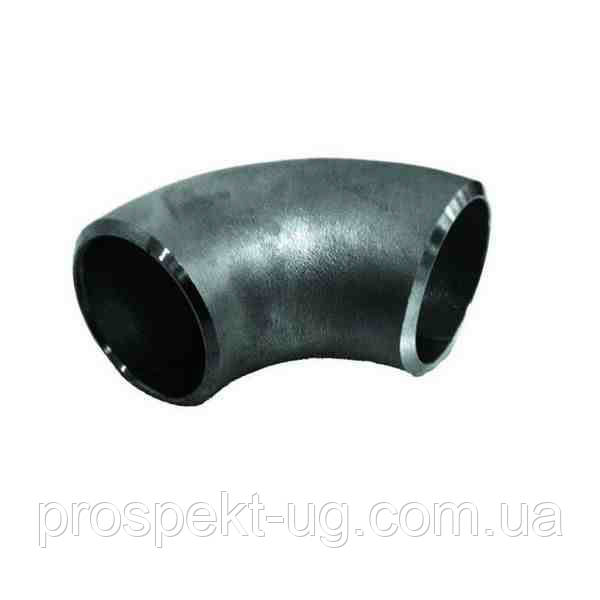

Відвід Дн114х3.6 (Ду100) сталевий безшовний крутовигнутий

Крутозігнутий сталевий безшовний відвід Дн114х3.6 (Ду100) є одним із найбільш поширених і важливих елементів трубопровідних систем, призначеним для зміни напрямку потоку робочого середовища.

1. Технічні дані:

   • Номінальний діаметр (Ду/DN): 100 мм (відповідає умовному проходу труби).

   • Зовнішній діаметр (Дн): 114 мм.

   • Товщина стінки (Т): 3,6 мм (товщина стінки на торцях).

   • Конструкція: Крутозігнутий (радіус вигину R≈1,5⋅Дн), безшовний (суцільнотягнутий або виготовлений методом гарячого протягування).

   • Кут вигину: Найбільш поширений кут – 90∘ (також можуть бути 45∘, 60∘, 180∘).

   • Тип приєднання: Під приварювання (зварне з'єднання).

   • Стандарти: Відповідає вимогам ГОСТ 17375-2001 (або ДСТУ ГОСТ 17375:2003, ISO 3419-81).

   • Робочий тиск (Максимальний): Може досягати 16 МПа (160 кгс/см$^2$), залежить від марки сталі та температури.

   • Робоча температура: Залежно від марки сталі, зазвичай від −70∘С до +450∘С.

2. Матеріали виготовлення:

   • Основний матеріал: Вуглецева сталь (наприклад, сталь 20).

   • Можливі матеріали для більш складних умов: Низьколегована сталь (наприклад, сталь 09Г2С) для низьких температур і високих тисків, або високолегована (нержавіюча) сталь (наприклад, 12Х18Н10Т) для агресивних середовищ і забезпечення високих антикорозійних властивостей.

3. Призначення та застосування:

   • Призначення: Основне призначення – плавна зміна напрямку трубопровідної траси на певний кут (найчастіше 90∘) для обходу перешкод або зміни геометрії системи.

   • Застосування: Використовується в різних галузях промисловості та комунальному господарстві:

     • Трубопроводи водопостачання, опалення, та системи подачі газу низького тиску.

     • Магістральні та технологічні трубопроводи в нафтогазовій, хімічній та металургійній промисловості.

     • Промислові магістралі та насосні станції.

4. Переваги:

   • Висока надійність і міцність: Безшовна конструкція, виготовлена методом гарячого протягування, виключає наявність зварних швів і сприяє більш високій міцності, стійкості до деформацій і розривів.

   • Довговічність: Сталевий матеріал і відсутність швів забезпечують тривалий термін служби, особливо при використанні низьколегованих або нержавіючих марок.

   • Герметичність: Приварне з'єднання гарантує високу герметичність і надійність системи.

   • Стійкість до екстремальних умов: Можливість застосування в широкому діапазоні температур і при високому тиску.

   • Плавний поворот: Крутозігнута форма забезпечує оптимальне співвідношення компактності та мінімального гідравлічного опору, що важливо для збереження швидкості та тиску потоку.
