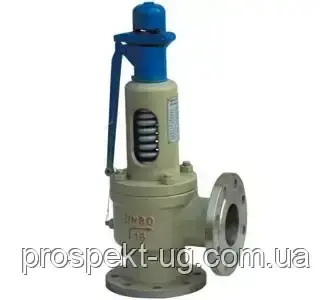

Клапан 17с6нж ду65 ру16 сталевий запобіжний фланцевий з ручним підривом сппк4-р

Клапан 17с6нж Ду65 Ру16 сталевий запобіжний фланцевий з ручним підривом СППК4-Р

1. Загальний опис

Клапан 17с6нж Ду65 Ру16 – це пружинний, повнопідйомний, прямої дії запобіжний клапан, який є важливим елементом трубопровідної арматури. Він призначений для автоматичного захисту обладнання та трубопроводів від аварійного перевищення тиску шляхом скидання надлишку робочого середовища (рідкого, газоподібного або пароподібного) у відвідну магістраль або атмосферу. При зниженні тиску до встановленої межі клапан автоматично закривається, відновлюючи нормальний робочий режим. Позначення СППК4-Р вказує на сталевий пружинний запобіжний клапан, повнопідйомний, з можливістю ручного підриву (примусового відкриття) для контрольного продування або скидання тиску. Корпус клапана виконаний зі сталі, а приєднання до трубопроводу – фланцеве.

1. Технічні дані

• Тип клапана: Запобіжний, пружинний, повнопідйомний, прямої дії з ручним підривом (СППК4-Р).

• Умовний прохід (Ду): 65 мм.

• Номінальний тиск (Ру): 1,6 МПа (16 кгс/см² або 16 Бар).

• Робоче середовище: Вода, пара, повітря, нейтральні середовища, нафтопродукти, вуглеводні, аміак та інші слабоагресивні середовища, нейтральні до матеріалів клапана.

• Температура робочого середовища: від −40∘C до +425∘C (залежить від конкретного виконання та середовища).

• Тип приєднання: Фланцеве за ГОСТ 12815.

• Тиск початку відкриття (Pпо​): Зазвичай 1,05Pналашт​.

• Коефіцієнт витрати: Для рідких середовищ ≈0,5, для газоподібних середовищ ≈0,8.

1. Матеріали виготовлення

• Корпус: Сталь (наприклад, сталь 25Л). Позначення "с" у 17с6нж вказує на сталевий корпус.

• Ущільнення (золотник/сідло): Нержавіюча сталь (позначення "нж" - нержавіючі) або інші зносостійкі матеріали.

• Шток/Перегородка/Золотник: Сталь 20Х13 або аналоги.

• Пружина: Сталь 50ХФА.

1. Призначення та застосування

Основне призначення клапана 17с6нж – захист технологічного обладнання (посудин, котлів, резервуарів, трубопроводів, апаратів) та систем від критичного перевищення робочого тиску. Клапан встановлюється у місцях, де існує ризик виникнення надлишкового тиску, який може призвести до руйнування обладнання або порушення технологічного процесу. Широко застосовується в енергетиці, хімічній, нафтогазовій, житлово-комунальній та інших галузях промисловості. Механізм ручного підриву дозволяє здійснювати примусове відкриття клапана для періодичної перевірки його працездатності або скидання тиску в контрольованих умовах.

1. Переваги

• Надійний захист: Автоматично та швидко скидає надлишковий тиск, запобігаючи аваріям та виходу обладнання з ладу.

• Універсальність: Підходить для широкого діапазону робочих середовищ, включаючи воду, пару, повітря, нафтопродукти та слабоагресивні середовища.

• Контрольованість: Наявність механізму ручного підриву дозволяє проводити контрольне продування та перевірку працездатності клапана без необхідності демонтажу.

• Довговічність: Використання сталевих матеріалів корпусу та нержавіючих ущільнень забезпечує високу міцність, корозійну стійкість та довгий термін служби.

• Повнопідйомна конструкція: Забезпечує високий коефіцієнт витрати та ефективне скидання великого обсягу середовища при відкритті.
